NVFシリーズ
中日本炉工業の技術の粋を集めたロングヒット商品。小型～大型まで対応します。
幅広い用途で活躍しており、ダイス鋼、ハイス鋼等の工具鋼やマルテンサイト系ステンレス鋼の焼入れ、焼戻し処理をはじめ、
オーステナイト系ステンレス鋼の固溶化処理、析出硬化系ステンレス鋼の析出硬化処理、
チタン系等各鋼種の焼鈍処理、磁気抜き焼鈍、真空ろう付等様々な熱処理に適しています。

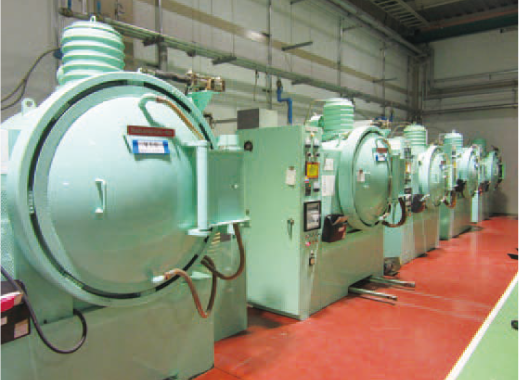

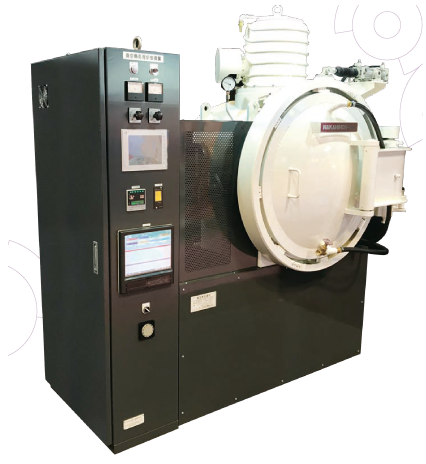

NVF-P型
加圧冷却式真空熱処理炉
| 型式 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| NVF-30-P | NVF-50-P | NVF-100-P | NVF-200-P | NVF-300-P | NVF-600-P | NVF-800-P | NVF-1000-P | ||
| 有効寸法 | 幅(mm) | 200 | 300 | 400 | 500 | 500 | 600 | 800 | 900 |
| 高さ(mm) | 200 | 200 | 250 | 350 | 350 | 600 | 800 | 1000 | |
| 奥行(mm) | 300 | 450 | 600 | 600 | 900 | 900 | 1300 | 1400 | |
| 仕様 | ヒーター容量 | 20kW | 30kW | 50kW | 90kW | 120kW | 150kW | 210kW | 360kW |
| 最大積載量 | 30kg/batch | 50kg/batch | 100kg/batch | 200kg/batch | 300kg/batch | 600kg/batch | 800kg/batch | 1000kg/batch | |
| 処理温度 | 常用 500～1200℃ 最高 1300℃ | ||||||||
| 温度精度 | 1050±5℃ (空炉、脱ガス後、真空状態にて有効寸法内9点) ※1 | ||||||||
| 到達圧力 | 7×10-3Pa以下 | ||||||||
| 冷却ガス圧 | 280kPa ※2 | ||||||||
| 回転ポンプ | 800L/min | 1600L/min | 3000L/min | 3000L/min | 3000L/min | 7000L/min | 7000L/min | 7000L/min | |
| 油拡散ポンプ | 6インチ | 10インチ | 14インチ | 14インチ | 22インチ | 22インチ | 22インチ | 36インチ | |
※1 1050℃以外の温度精度は、弊社営業にお問合せ下さい。
※2 280kPaより高加圧仕様も製作します。
※3 上記寸法以外のものも製作します。弊社営業までご相談ください。
※4 SDGs、カーボンニュートラルに貢献する省エネ仕様もあります。

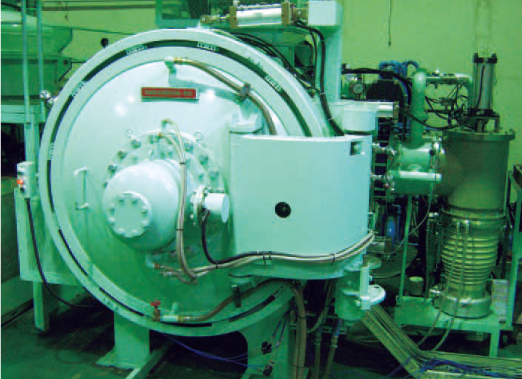

NVF-C型
対流加熱付真空熱処理炉
炉内に撹拌ファンを設ける事で均熱性の向上を実現。
均熱性を高めることにより、品質の安定や、硬度ムラの低減、処理時間の
短縮を図ることができます
【処理可能鋼材】SKD11・SKD61・SUS304…等
【熱処理可能項目】 焼入れ・焼き戻し・焼きなまし・固溶化・・・

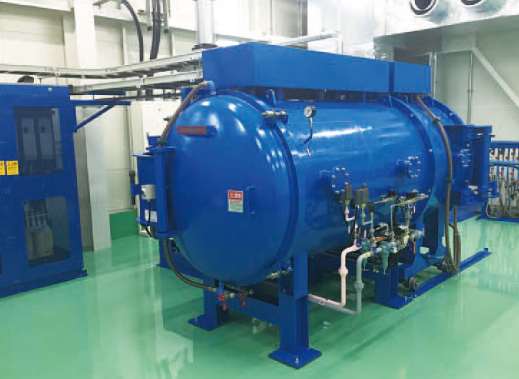

NVF-B型
真空ろう付け炉
特殊仕様により、炉内構造にメタルリフレクター及びメタルヒーター方式を採用することにより、クリーンな環境でろう付けが可能となります。
また、加熱時にパーシャルガスを導入することで、ろう材蒸発防止・接合性向上が可能です。
【処理可能鋼材】ろう材→金ろう、銀ろう、銅ろう、ニッケルろう
※その他のろう材については、営業にご相談ください。
【熱処理可能項目】ろう付け

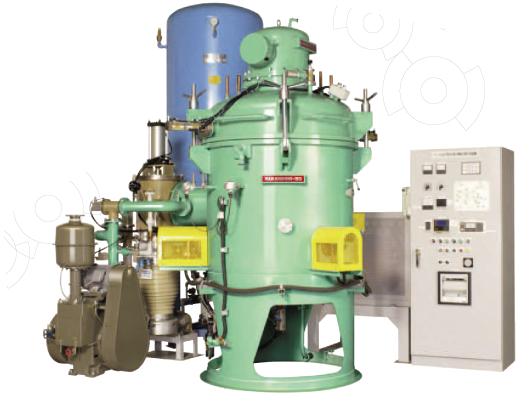

NVF-V型
縦型真空炉
横型真空炉では困難な長尺材に対応可能です。長尺材を立てて熱処理することで
歪みを低減します。
【処理可能鋼材】SKD11・SKD61・SUS304
【熱処理可能項目】 焼入れ・焼き戻し・焼きなまし・固溶化・・・

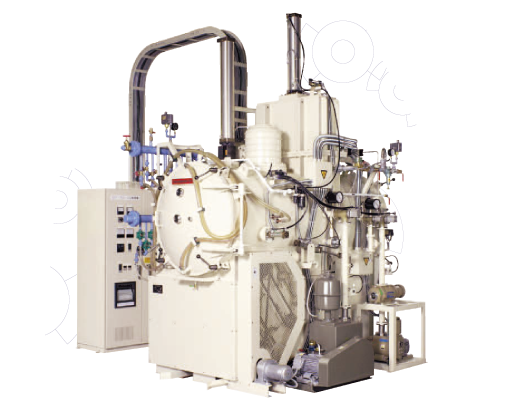

NVF-OQ型
真空油焼入れ炉
加熱室、焼入油槽（ガス冷却室）の2 室に分かれており、油冷鋼にも対応しているので、マルチな熱処理を可能とした真空炉です。
【処理可能鋼材】SKD・SKS・SUJ・SCM435
【熱処理可能項目】油焼入れ

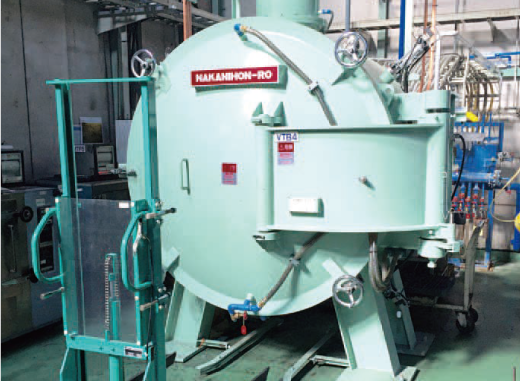

NVF-T型
真空置換式焼戻炉
従来の真空炉では昇温能力が安定しにくい焼戻しの温度領域に特化した真空炉です。
温度分布の均一性・省エネルギー性の向上を図っています。
【処理可能鋼材】金型・部品鋼材 全般
【熱処理可能項目】焼き戻し

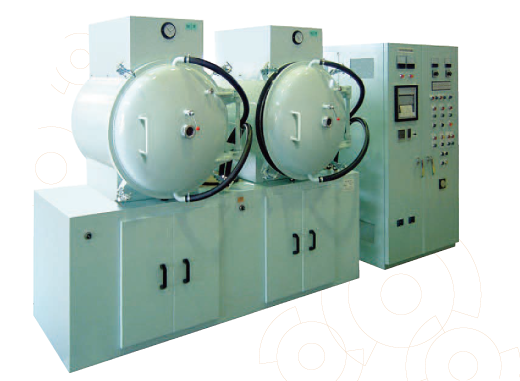

NVF-S型
真空焼結炉
最高温度を1600℃まで引き上げ、焼結に特化した真空炉です。
1台の電源装置、温度制御系及び真空排気系にて予備焼結炉、本焼結炉をそれぞれ
切替えて使用できます。
【熱処理可能項目】焼結
各種炉
工業炉のトップメーカーとして国内外問わず、あらゆるニーズに対応してゆきます。
研究開発機から量産対応までフルオーダーメイドで製作致します。

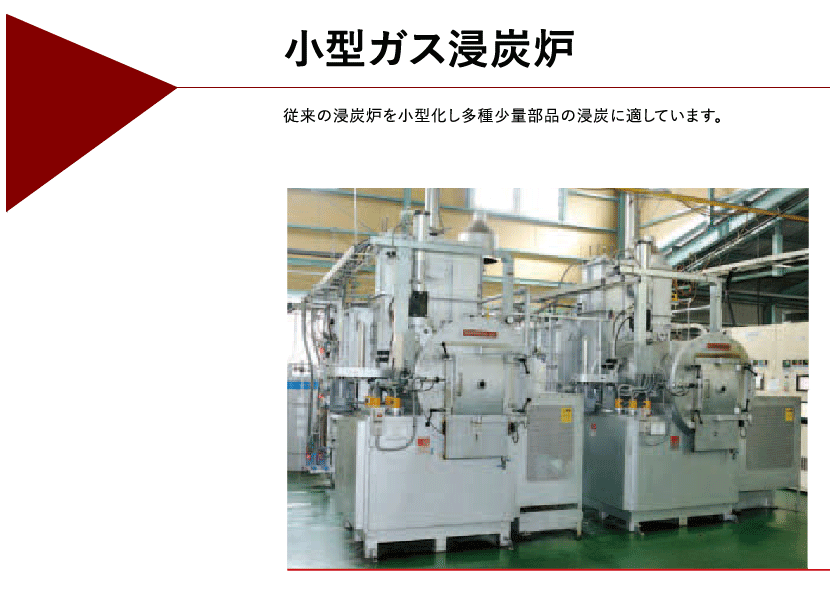

小型ガス浸炭炉
従来の浸炭炉を小型化し多種少量部品の浸炭に適しています。

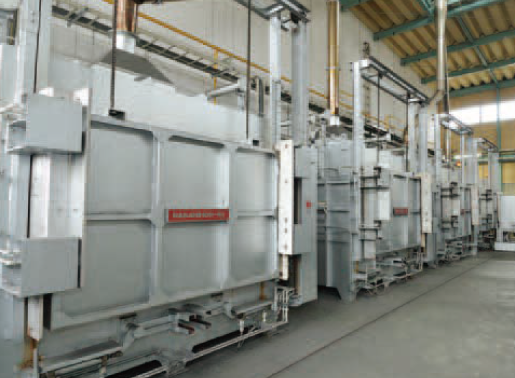

バッチ式焼鈍炉
本炉はトラバーサシステムにより、複数基の加熱炉へ自動装入、取出～徐冷室への搬送、取出を全自動にて行います。これにより、冷間鍛造部品のような大量生産品のような大量生産品の処理に適します。

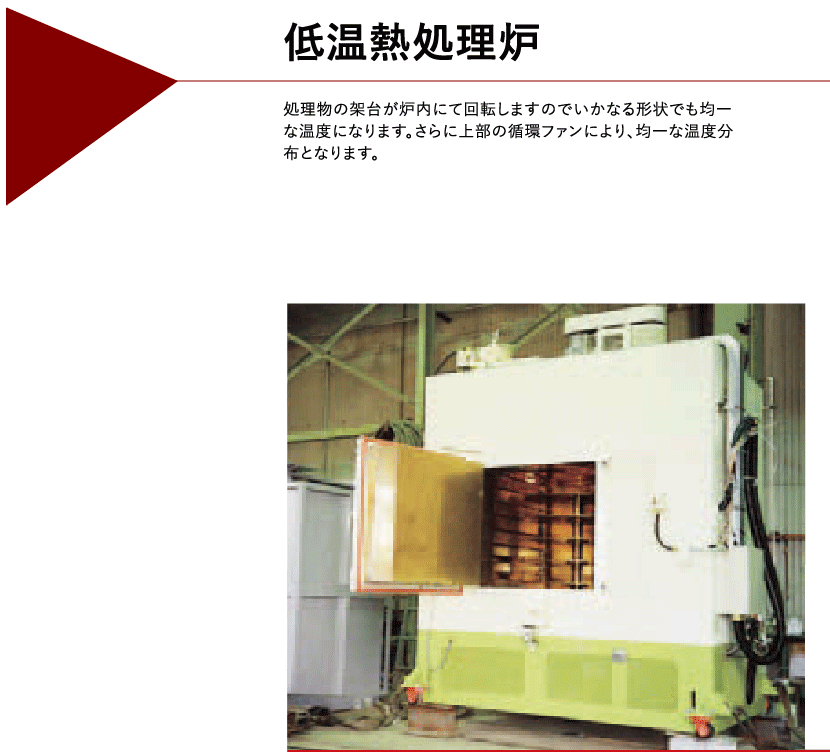

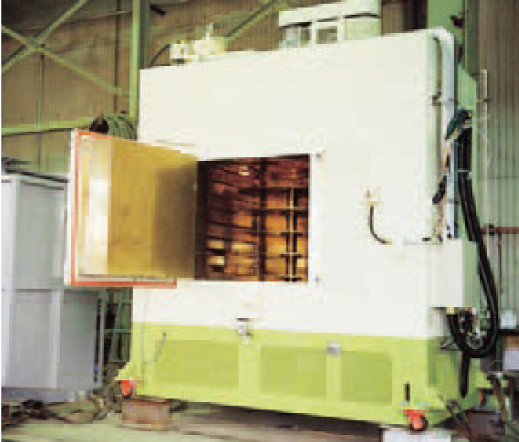

低温熱処理炉
300℃までの熱処理に最適で、撹拌ファンで熱風を循環させることで均一に加熱することができます。また、様々なオプションに対応しており、真空熱処理後の低温焼戻し用としてもご利用できます。

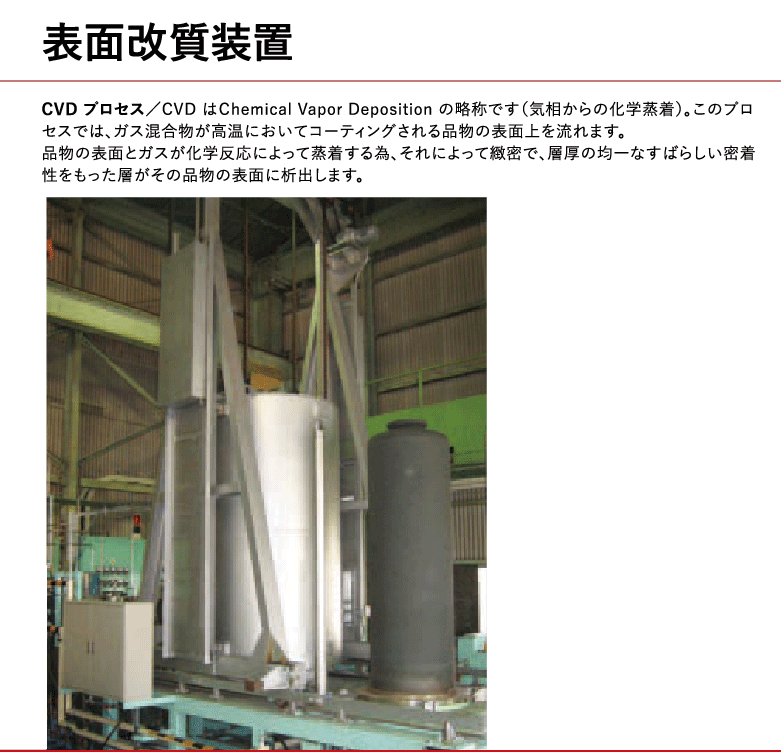

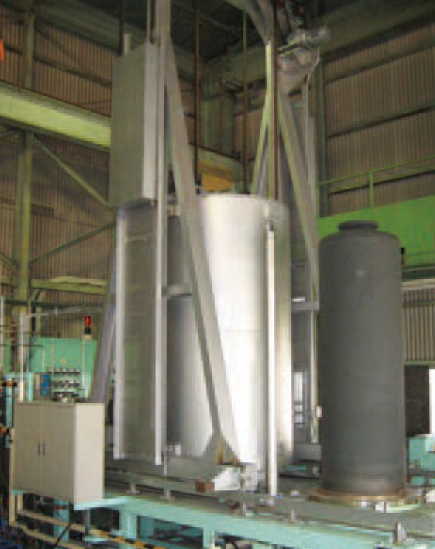

表面改質装置
CVD プロセス／CVD はＣhemical Vapor Deposition の略称です（気相からの化学蒸着）。このプロセスでは、ガス混合物が高温においてコーティングされる品物の表面上を流れます。 品物の表面とガスが化学反応によって蒸着する為、それによって緻密で、層厚の均一なすばらしい密着性をもった層がその品物の表面に析出します。
その他にも取り扱っておりますので、
お気軽にお問合わせください。
