熱処理設備
「自社製の炉」だから品質には自信があります
弊社の熱処理は、全て「自社製の炉」にて処理を致しております。
メーカーならではの真空炉のラインナップで、小型真空炉から大型真空炉まで取り揃えており、お客様のニーズにあった処理をご提供致します。
真空炉を活かし様々な熱処理を実現しています。大型炉から小型炉まで豊富なラインナップ一点物から量産品まで様々な熱処理のご要望に答えます。金型・量産部品・表面処理の3つの柱とし全国のお客様から信頼を得ています
熱処理の設備
横型真空熱処理炉
小ロット品
低歪処理炉
金型部品

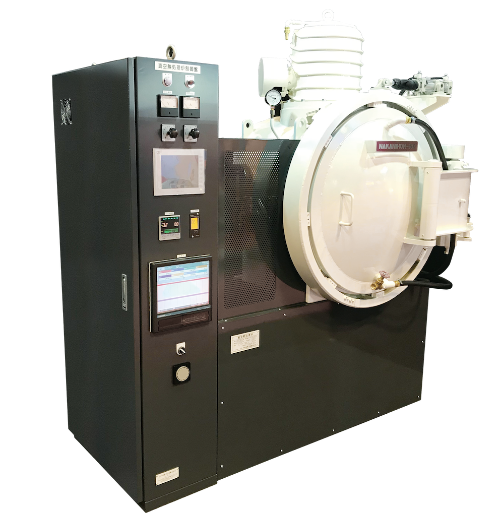

小型
真空炉処理の全ての機能を備えており、多種・少量部品、熱処理に抜群の性能を発揮します。

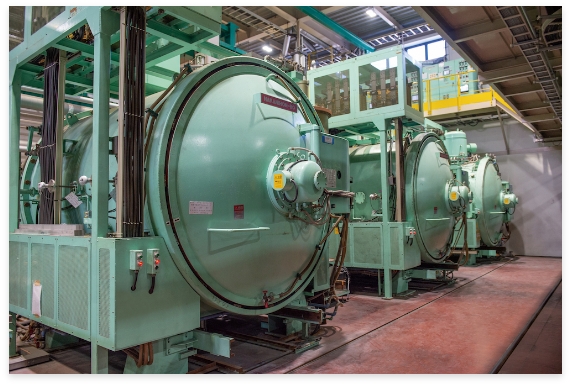

大型
ヒーターは炉内上下左右に配置されていますので均一加熱が可能です。焼入歪は循環ファンのインバーター制御と炉内圧力の制御により最小に抑えることができます。

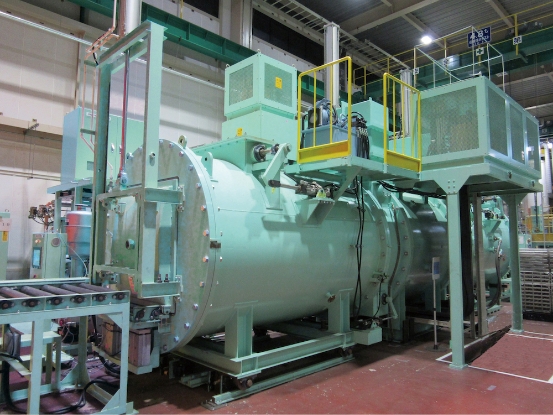

3室型連続式真空熱処理炉
量産部品
ヒーターは炉内上下左右に配置されていますので均一加熱が可能です。焼入歪は循環ファンのインバーター制御と炉内圧力の制御により最小に抑えることができます。
1050℃加熱室への投入

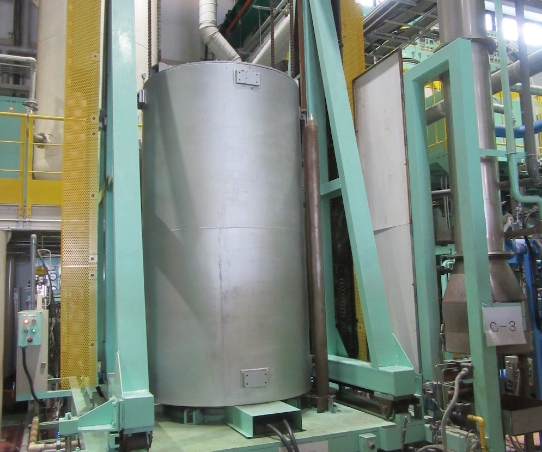

大型CVD装置
TiC 三層
ヒーターは炉内上下左右に配置されていますので均一加熱が可能です。焼入歪は循環ファンのインバーター制御と炉内圧力の制御により最小に抑えることができます。
1000°C放冷
設備・用途早見表
| 設備名 | 型式番号 | 台数 | 処理量 | 有効寸法(mm) 幅×奥行×高さ |
最高使用温度 | 用途 |
|---|---|---|---|---|---|---|
| 横型真空熱処理炉 | NVF-30P | 3 | 30kg | 200x300x200 | 1300°C | 小ロット品に最適 |
| NVF-50P | 1 | 50kg | 300x450x200 | 1300°C | ||
| NVF-50PC | 1 | 50kg | 300x450x300 | 1300°C | ||
| NVF-200PC | 1 | 200kg | 500x700x350 | 1300°C | 低歪処理炉 | |
| NVF-500P | 1 | 500kg | 600x900x600 | 1300°C | 金型部品 | |
| NVF-500PC | 1 | 500kg | 600x600x600 | 1300°C | ||
| NVF-600P | 1 | 600kg | 600x900x600 | 1300°C | ||
| NVF-600PC | 3 | 600kg | 600x1200x600 | 1300°C | ||
| NVF-1000PC | 4 | 1000kg | 910x1400x1000 | 1300°C | ||
| 3室型連続式真空熱処理炉 | NCVF-800-3C | 1 | 800kg | 800x1200x800 | 1350°C | 量産部品 |
| 油冷式真空熱処理炉 | NVF-120OQ | 1 | 120kg | 400x600x300 | 1200°C | 油冷鋼 |
| 真空置換式真空熱処理炉 | NVF-600T | 1 | 600kg | 600x900x600 | 700°C | テンパー専用 |
| 焼鈍炉 | 1 | 600kg | 800x800x800 | 850°C | ||
| 熱CVD装置 | 1H-1L | 2 | 100kg | φ320x600 | 1100°C | TiC 三層 |
| 1H-1 | 1 | 300kg | φ490x800 | 1100°C | ||
| サブゼロ装置 | LN2 フロンティア EG製 |
1 | 100kg | 500x500x600 | 30°C ～ -150°C | 経年変化防止 |
| 真空脱脂洗浄装置 | NVD-10E 1 | 1 | 700kg | 650x700x1100 | 脱脂洗浄 |
熱処理の設備
熱処理技術部は熱処理技能士を１００％取得。他部門でも積極的に取得にチャレンジしています。
資格取得者数
| 特級技能士 | 3名 | 合計57名の資格取得者 が在籍しています。 |
| 1級技能士 | 14名 | |
| 2級技能士 | 41名 |
※職業訓練指導員3名
